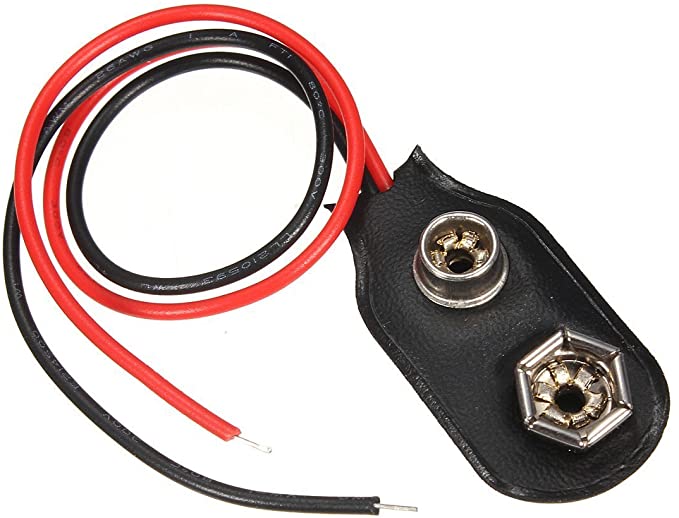

El conector de ficha para pilas de 9 V (también conocido como conector tipo “snap” para pilas 6LR61 o 6F22, equivalente al formato PP3) es un accesorio muy común en electrónica para conectar de forma segura y reusable una pila rectangular de 9 V a tu circuito o dispositivo.
¿Qué es y cómo funciona?
Es un conector de clip que encaja por presión sobre los terminales de la pila: el terminal positivo (más pequeño y redondo) y el negativo (más grande, hexagonal u octogonal) .
Facilita conexiones rápidas: no requiere soldadura directa sobre la batería, sino acceso al circuito mediante cables color rojo (+) y negro (–) .
Existen dos formatos principales:
Conector I-Type: cables salen alineados con el conector.
Conector T-Type: cables salen perpendicular, formando una “T” .
Especificaciones técnicas típicas
Característica
Detalle típico
Material del conector
Plástico rígido (ABS o PVC)
Contactos
Latón niquelado para buena conductividad
Longitud del cable
~11 cm a 15 cm (aprox. 150 mm)
Calibre del cable
22 AWG (~0.64 mm de diámetro)
Terminaciones
Puntas estañadas o lisas para soldar
Polaridad
Rojo: positivo; Negro: negativo
Corriente adecuada
Cargas pequeñas a moderadas (prototipos, LED, arduino, etc.)
Información adicional
Peso
1 kg
Dimensiones
30 × 20 × 10 cm
