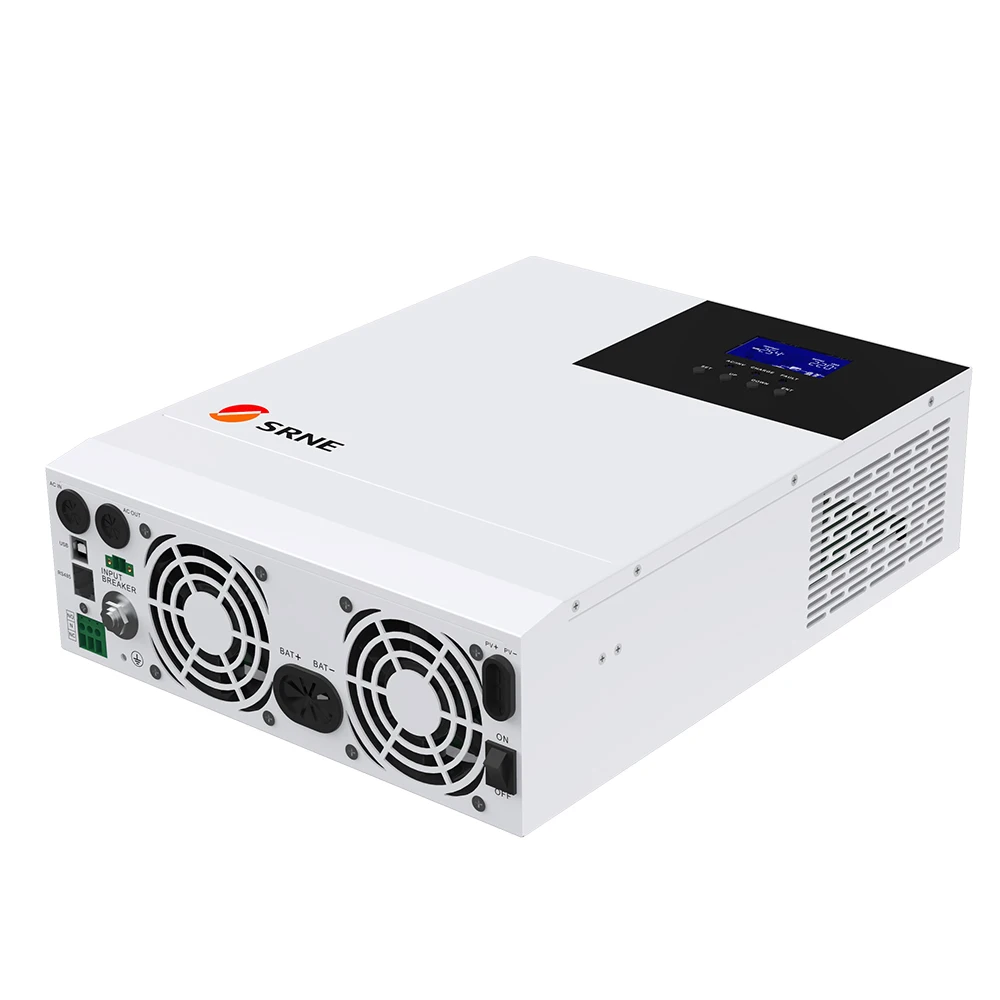

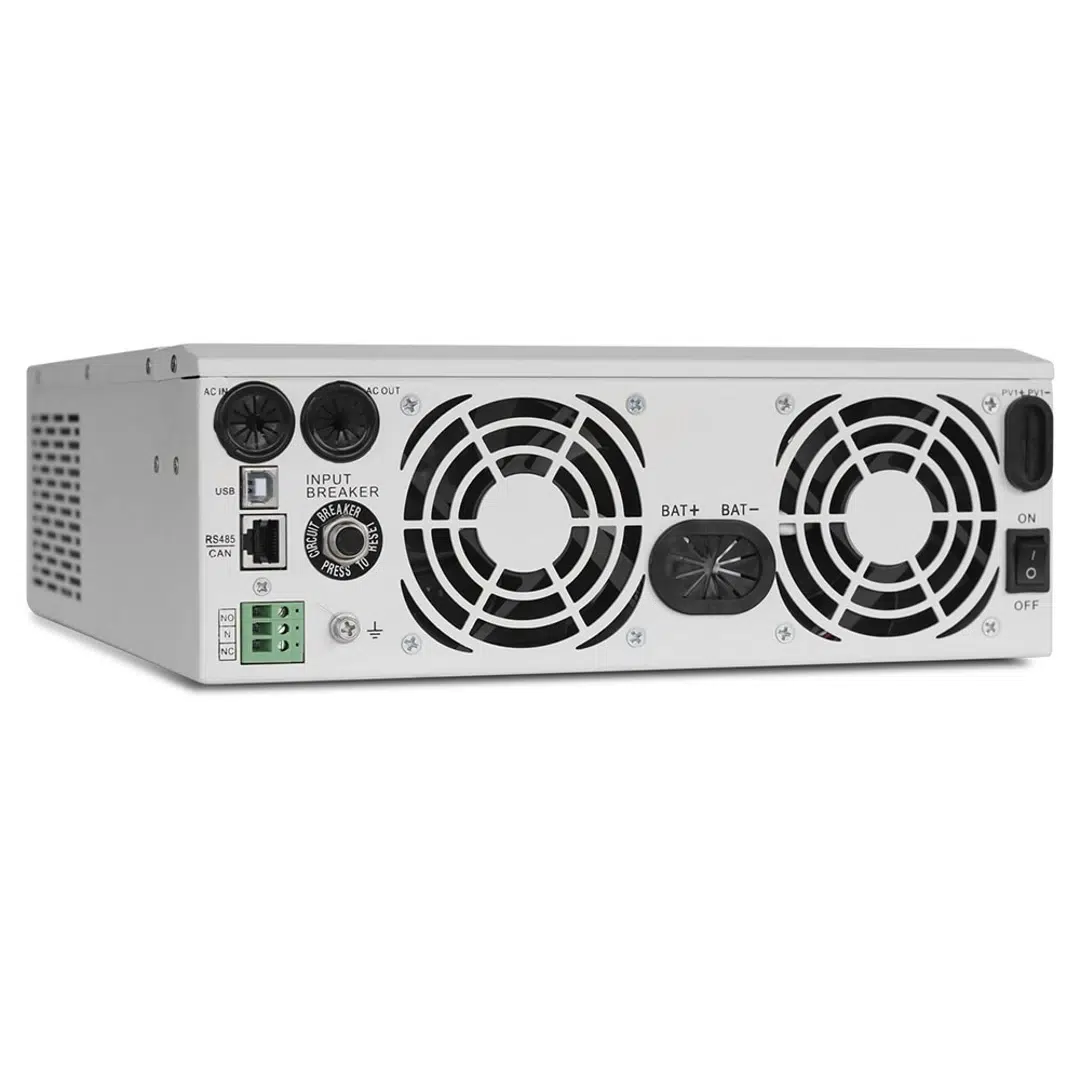

Inversor Hibrido de 24V a 220V

Dimensiones y peso:
– Dimensiones: 37,8 cm x 28 cm x 10,3 cm
– Peso: 6,2 kg

Conectado a la red

Los sistemas conectados a la red, también conocidos como «On-Grid» o «Grid-Tie», vierten la energía producida directamente a la red de distribución. Este tipo de sistema funciona como una central eléctrica convencional, solo que a menor escala, ya sea residencial o comercial.

Generalmente, el excedente de producción energética en sistemas conectados a la red se vierte a la red para su uso en otras ubicaciones de demanda, lo que genera créditos para el productor, que se deducen del consumo futuro. Sistemas aislados: Son sistemas aislados o autónomos que no están conectados a las redes de distribución eléctrica. Este sistema alimenta directamente a los equipos que consumen energía, cerca o en el sitio de generación, y se utiliza a menudo en lugares donde esta es la forma más económica de suministrar energía, por ejemplo, donde las redes de distribución no tienen acceso o son inviables. También puede utilizarse como garantía ante la falta o interrupción del suministro de las redes de distribución en regiones inestables. En sistemas aislados, la energía sobrante se almacena en baterías de carga para su uso nocturno o en caso de fallo de suministro. Características: – Control totalmente digital de voltaje y corriente de doble bucle cerrado, tecnología avanzada SPWM, salida de onda sinusoidal pura. – Dos modos de salida: derivación de red e inversor; sistema de alimentación ininterrumpida (SAI). – Disponible en 4 modos de carga: carga solar híbrida, prioridad de red, prioridad solar y red y solar. – Bajo coste. – Tecnología MPPT avanzada con una eficiencia del 99,9 %. – Con ajustes según los requisitos de carga (voltaje, corriente, modo) y compatible con diversos tipos de baterías de almacenamiento de energía. – Interruptor basculante de encendido/apagado para el control de la salida de CA. – Modo de ahorro de energía disponible para reducir las pérdidas sin carga. – Ventilador inteligente de velocidad variable para disipar el calor eficientemente y prolongar la vida útil del sistema. – Diseño de activación por batería de litio que permite el acceso a baterías de plomo-ácido y de litio. – Protección integral de 360° con múltiples funciones de protección, como sobrecarga, cortocircuito y sobrecorriente. – Ofrece una variedad de módulos de comunicación fáciles de usar, como RS485 (GPRS, Wi-Fi, Bluetooth), CAN, USB, etc., compatibles con computadoras, teléfonos móviles, monitoreo por internet y operaciones remotas.

Modo CA:
– Tensión nominal de entrada: 220/230 V CA
– Rango de tensión de entrada: (170 V CA ~ 280 V CA) ±2 %; (90 V CA – 280 V CA) ±2 %
– Frecuencia: 50 Hz/60 Hz (detección automática)
– Rango de frecuencia: 47 ± 0,3 Hz – 55 ± 0,3 Hz (50 Hz) / 57 ± 0,3 Hz (60 Hz) Protección contra sobrecarga/cortocircuito: Disyuntor
– Eficiencia: > 95%
– Tiempo de conversión (Bypass e inversor): 10 ms (típico)
– Protección contra inversión de CA: Accesible
– Corriente máxima de sobrecarga en bypass: 30 A

Modo inversor:
– Forma de onda del voltaje de salida: Onda sinusoidal pura
– Potencia nominal de salida (VA): 3000
– Potencia nominal de salida (W): 3000
– Factor de potencia: 1
– Voltaje nominal de salida (VCA): 230 VCA
– Error de voltaje de salida: ± 5%
– Rango de frecuencia de salida (Hz): 50 Hz ± 0,3 Hz / 60 Hz ± 0,3 Hz
– Eficiencia: > 92%
– Protección contra sobrecarga: (102%)
– Potencia pico: 6000
– Capacidad del motor con carga: 2 HP … (102%)
– Potencia pico: 6000
– Capacidad del motor con carga: (102%
– Potencia máxima: (102%
– Potencia máxima: (102%
– Potencia máxima: (102%
– Capacidad máxima del motor con carga: (102%
– Capacidad máxima del motor con carga: (102%
– Capacidad máxima del motor con carga: (102%
– Capacidad máxima del motor con carga: (102%
– Capacidad máxima del motor con carga: (102%
– Capacidad máxima del motor con carga: (102%
– Capacidad máxima del motor con carga: (102%
– Capacidad máxima del motor con carga: (102%
– Capacidad máxima del motor con carga: (102%
– Cortocircuito de salida máximo: Disyuntor
– Especificaciones del disyuntor de bypass: 30 A
– Tensión nominal de entrada de la batería: 24 V (tensión mínima de arranque: 22 V)
– Rango de tensión de la batería: (20,0 V CC ~ 33 V CC ± 0,6 V CC (alarma de subtensión / tensión de apagado / alarma de sobretensión / recuperación de sobretensión configurable en la pantalla LCD)
– Modo de ahorro de energía: Carga = 25 W

Carga de CA:
– Tipo de batería: Plomo-ácido o litio
– Corriente máxima de carga: 60 A
– Error de corriente de carga: ± 5 ACC
– Rango de voltaje de carga: 40-58 VCC
– Protección contra cortocircuitos: Disyuntor y fusible fundidos
– Especificaciones del disyuntor: 40 A
– Protección contra sobrecargas: Alarma y desconexión de la carga después de 1 minuto

Carga de CA:
– Tipo de batería: Plomo-ácido o litio
– Corriente máxima de carga: 80 A
– Error de corriente de carga: ± 5 ACC
– Rango de voltaje de carga: 18,0 VCC ~ 33 VCC
– Protección contra cortocircuitos: Disyuntor y fusible fundidos
– Especificaciones del disyuntor: 30 A
– Protección contra sobrecargas: Alarma y desconexión de la carga después de 1 minuto

Carga fotovoltaica:
– Voltaje máximo en circuito abierto: 100 VCC
– Rango de voltaje de funcionamiento fotovoltaico: 30-100 VCC
– Rango de voltaje MPPT: 30-95 VCC
– Rango de voltaje de la batería: 18-33 VCC
– Potencia máxima de salida: 1400 W
– Rango de corriente de carga fotovoltaica (configurable): 0-60 A
– Protección contra cortocircuitos de carga: Fusible fundido
– Protección del cableado: Protección contra polaridad inversa

Especificación de autenticación:
– Certificación: CE (IEC/EN62109-1, -2) ROHS2.0
– Nivel de certificación EMC: EN61000
– Rango de temperatura de funcionamiento: -15 °C a 55 °C
– Rango de temperatura de almacenamiento: -25 °C ~ 60 °C
– Rango de humedad: 5 % a 95 % (protección con revestimiento conformado)
– Ruido: 60 dB
– Disipación de calor: Refrigeración por aire forzado, velocidad variable del ventilador
– Comunicación Interfaz: USB / RS485 (Bluetooth / Wi-Fi / GPRS) / Control de nodo seco
